Receptor elétrico

É considerado um receptor elétrico qualquer elemento de circuito consumidor de energia elétrica transformando-a em qualquer outro tipo de energia. Seu interior é composto por condutores. Sua resistência elétrica é chamada de resistência interna do receptor.

Considerando a resistência como r e a intensidade da corrente elétrica que atravessa o receptor como i, sabemos que a ddp na resistência interna do receptor elétrico será:

O gerador elétrico é capaz de aplicar em um receptor uma ddp igual a U, porém quando isso acontece, a ddp se divide em duas partes, representadas por r.i, que está relacionada com a diminuição da tensão na resistência interna do receptor. a força contra-eletromotriz é representada pela letra E, que está relacionada com a ddp útil do receptor.

Portanto:

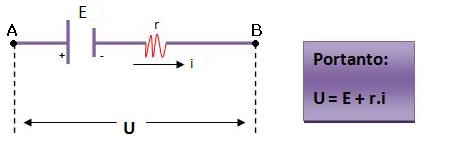

Qualquer receptor que esteja em um circuito elétrico é apontado pelo mesmo símbolo dos geradores, diferenciando-se apenas pelo sentido da corrente elétrica, que vai do pólo positivo para o pólo negativo.

Vejamos a ilustração:
