8. Método gráfico para se calcular trabalho

Como a componente centrípeta  é perpendicular à trajetória, ela não realiza trabalho. Portanto, a componente tangencial  a única componente da força resultante que realiza trabalho.

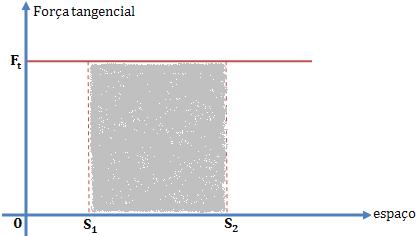

Supomos que a componente tangencial da força resultante apresenta intensidade constante e construímos o diagrama cartesiano da intensidade da força tangencial em função do espaço s.

Demonstramos a propriedade para um caso particular, pois consideramos que a componente tangencial da força resultante tivesse intensidade constante, no entanto, a conclusão que obtemos também é válida se a intensidade da  for variável:

“No gráfico do valor algébrico da componente tangencial da força resultante, em função do espaço, a área sob o gráfico mede o trabalho da força resultante.”
