Circuito gerador-receptor
Quando um circuito apresenta apenas um gerador e um receptor, o gerador acaba se tornando o dispositivo de maior E, se impondo ao sentido da corrente.

Vejamos:

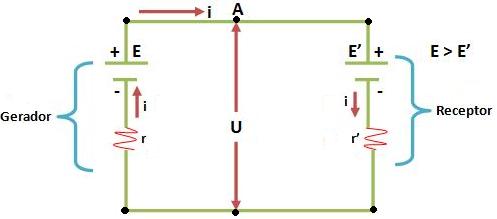

Após observarmos a ilustração acima, podemos perceber que a ddp do gerador é a mesma ddp nos terminais do receptor, ou seja, U é o mesmo para os dois, sendo que estamos considerando interligados os condutores ideais.

Portanto

No gerador: U = E – r.i

No receptor: U = E’ + r’. i

Logo:
