Medidas de resistências

Método do voltímetro e Amperímetro

O método do voltímetro mede a d.d.p. que o gerador aplica no resistor. Já o método do amperímetro mede a intensidade da corrente que por ele circulam. Com isso, só é possível descobrir o valor aproximado da resistência, pois o amperímetro e o voltímetro são capazes de alterar eletricamente o circuito onde se encontra o resistor.

Método da ponte

A ponte de Wheatstone é composta por um grupo de resistores que estão relacionados com um galvanômetro e conservados por um gerador.

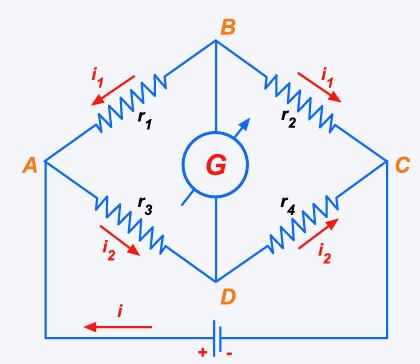

Vejamos uma ilustração:

A ponte fica em equilíbrio quando o galvanômetro não apresenta corrente (ig = zero).

Nesse caso, os potenciais em B e C são idênticos (VB = VC), logo:

Método da ponte de fio
A ponte de fio é considerada uma variante da ponte de Wheatstone, sendo que R2 é fixo, e R4 e R3 são substituídos por apenas um fio resistor homogêneo e de uma secção constante.

O valor de Rx pode ser calculado alterando a posição do cursor C sobre o fio AB, obtendo assim o equilíbrio da ponte.

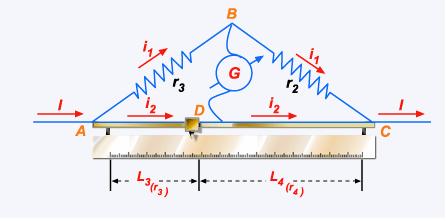

Vejamos a ilustração abaixo:


Considerando R4 como a resistência do trecho AC e R3 como a resistência do trecho CB, no equilíbrio, temos:

Segundo a 2ª Lei de Ohm:
