Capacitor plano
Como já vimos anteriormente, o capacitor plano é considerado um dispositivo que é composto por duas placas planas e metálicas, que ficam em paralelo, onde entre elas existe um isolante, denominado dielétrico. O isolante pode ser de papel, cortiça, isopor, vácuo ou ar.

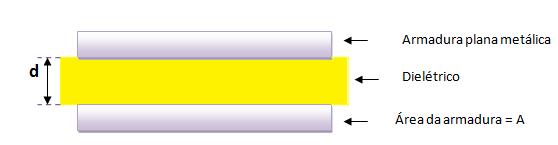

Vejamos a ilustração:

Onde:

* d é a distância entre as placas;

*A é a área de cada placa;

*ε é a permitividade absoluta do dielétrico.

O campo elétrico do capacitor plano

Considerando um capacitor que esteja ligado em um gerador cuja sua corrente é contínua, sendo que sua d.d.p é igual a U, e suas placas iram se eletrizar com cargas opostas, como por exemplo +Q e –Q. como podemos observar na figura acima (capacitor plano), no meio das armaduras, sua d.d.p irá ser igual a do gerador e irá estabelecer um campo elétrico uniforme em seu dielétrico, ignorando assim os efeitos de borda.

Vejamos na figura abaixo:

É importante lembramos que quanto menor for à distância comparada com as duas placas, menos os efeitos das bordas irão se acentuar, aumentando assim o efeito da condensação das cargas, ou seja, a capacitância.

Com isso a intensidade do campo elétrico que está entre as duas placas planas irá valer:

Já quando falamos de densidade superficial, é importante lembrarmos que essa densidade de cargas, representada por σ, vale:

Considerando que o campo elétrico seja uniforme, iremos obter uma relação entre a intensidade do campo e a tensão elétrica, que é a seguinte:
