Gráfico do potencial no CEU (Campo Elétrico Uniforme)
Vejamos o gráfico:


Observando o gráfico acima, podemos perceber que foram traçados dois eixos representados por x e y. Portanto podemos definir as funções temos:

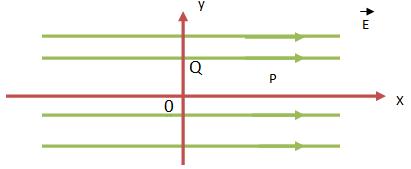

Considerando que o eixo x “concorda” com uma linha de força. Com isso o potencial do eixo x se torna decrescente, porém com o sentido positivo do eixo. Com isso temos a seguinte equação:

Onde essa função é de 1° grau em x.

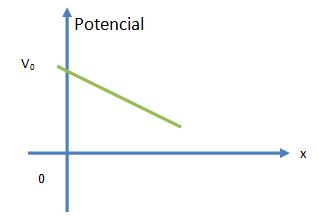

Falando de função do 1° grau em x, podemos definir sua representação gráfica, como uma reta oblíqua ao eixo x. Vejamos:

Se observarmos detalhadamente o gráfico acima, podemos ver que sua função é decrescente, pelo fato do coeficiente ser negativo (-E).

Se tratando do eixo y, podemos afirmar que ele é perpendicular tanto ao eixo x como as linhas de força. Com isso podemos dizer que ele irá se coincidir com a linha equipotencial, onde o potencial elétrico irá ser constante.

Para que não haja variação do potencial, o ponto Q é deslocado sobre y, através de O. Vejamos:
